GST海灣H系列高能總線控制器系統圖

作者:海灣消防文章來源：http://www.cqcpsy.cn/ [大中小]

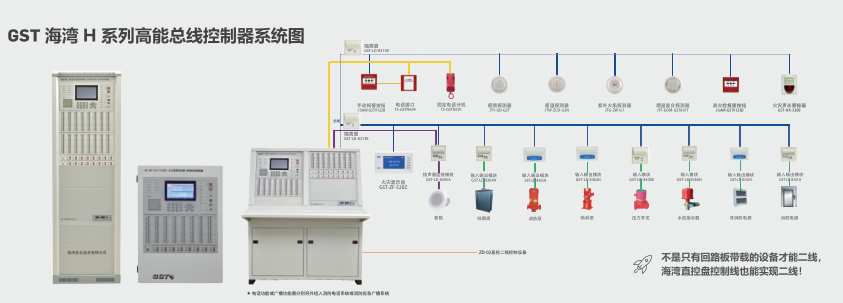

GST海灣H系列高能總線控制器系統圖

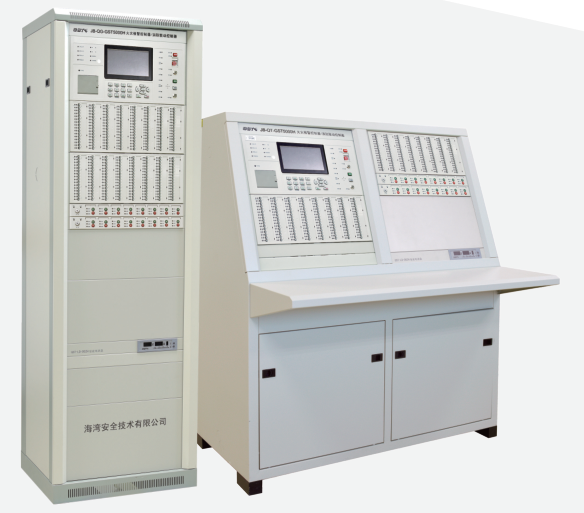

海灣JB-QB-GST1500H、JB-QG/QT-GST5000H/9000H火災報警控制器/消防聯動控制器（簡稱為高能控制器）是海灣消防公司推出的新一代火災報警控制器，為適應工程設計的需要本控制器兼有聯動控制功能，具有強大的聯網功能，多臺控制器聯網可組成分布式消防報警系統。

H系列高能總線控制器的特點及價值

多：高能負載能力，更適合二線制外部設備的工作---帶載設備多

遠：提高總線電流、電壓參數---帶載距離遠

便：內置藍牙調試模塊---管理調試便捷

簡：統一了多種部件的種類，選擇更簡單

快：產品組成延續多年產品的模式，用戶習慣更快速

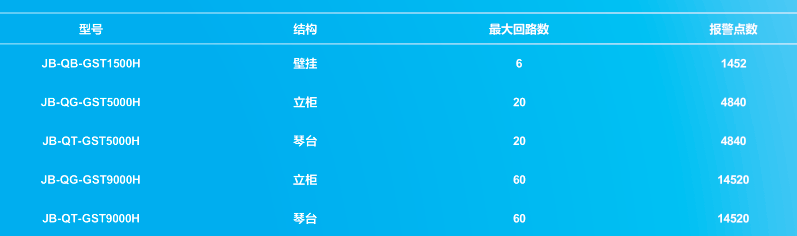

H系列高能總線控制器容量

部件	JB-QB-GST1500H火災報警控制器	JB-QG-GST5000H火災報警控制器	JB-QT-GST9000H火災報警控制器
回路板	最大3塊回路板, 6條總線回路,	最大10塊回路板，20條總線回路	最大30塊回路板，60條總線回路
手動盤	最大1塊，128路	最大12塊，1536路	最大12塊，1536路
直控盤	8路	最大24塊，192路	最大24塊，192路
通訊板	包括回路板、CAN聯網板、圖形顯示裝	置通訊板，最多共享5塊	回路板滿配情況下，CAN聯網板/圖形顯示裝置通訊板，可同時支持6塊

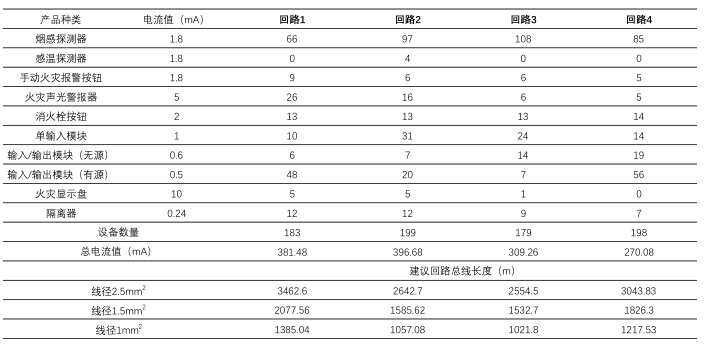

H系列高能總線控制器設備配置

每個回路設備點數的舉例
H系列高能總線控制器設備配置

H系列高能總線控制器組成

JB-HB-GST242H單回路板/JB-HB-GST484H雙回路板

GST242H含1個回路，GST484H含2個回路

● 每回路242個編碼地址點

● 單回路帶載能力：700mA

● 含USB接口，便于程序升級

● 板卡間電氣隔離，溫度監控

● 模塊化，方便插接

● 2.5mm2，布線長度達3Km

可用于:

JB-QB-GST1500H JB-QG-GST5000H

JB-QT-GST5000H JB-QG-GST9000H

JB-QT-GST9000H

GST-NNET-02H接口卡

用于控制器間與圖形裝置聯網

可用于

JB-QB-GST1500H JB-QG-GST5000H

JB-QT-GST5000H JB-QG-GST9000H

JB-QT-GST9000H

GST-LWK5000H-CAN聯網接口卡

用于控制器間的CAN聯網

● 由控制器母板供電

● 傳輸距離：3km

● 最大聯網點數：240點

● 監控電流 5V 100mA

● 工作最大電流 5V 200mA

可用于：

JB-QB-GST1500H JB-QG-GST5000H

JB-QT-GST5000H JB-QG-GST9000H

JB-QT-GST9000H

GST-LWK5000H-FIB聯網接口卡

用于控制器間的光纖聯網

● 由控制器母板供電

● 傳輸距離：20km

● 最大聯網點數：240點

● 監控電流 5V 160mA

● 工作最大電流 200mA

可用于:

JB-QB-GST1500H JB-QG-GST5000H

JB-QT-GST5000H JB-QG-GST9000H

JB-QT-GST9000H

GST-DGNK5000H多接口卡

用于控制器間聯網，由控制器母板供電，

包含3種接口：

● 標準CAN

● ModBus RTU 485接口

● TCP/IP

可用于：

JB-QB-GST1500H JB-QG-GST5000H

JB-QT-GST5000H JB-QG-GST9000H

JB-QT-GST9000H

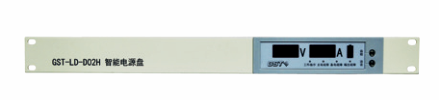

海灣GST-LD-D02H智能電源盤

GST-LD-D02H智能電源盤是功率轉換電路把220VAC轉換為三路輸出，其中兩路給負載供電，一路給備電充電，提供2路24V/(2A/8A)輸出。

當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

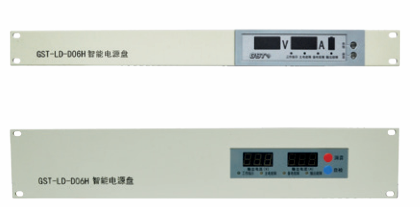

海灣GST-LD-D06H智能電源盤

海灣GST-LD-D06H智能電源盤是功率轉換電路把220VAC轉換為四路輸出，其中三路給負載供電，一路給備電充電，提供3路24V/8A輸出。

當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。

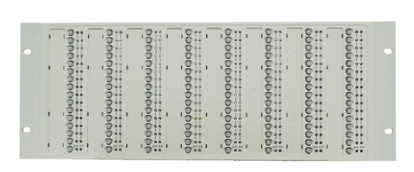

海灣GST-LD-SD128H總線制操作盤

容量：每塊操作盤有128個手動按鍵、128組指示燈

● 工作電壓：DC5V功耗＜2W

● 使用環境：

溫度：0℃～+40℃

相對濕度≤95%，不凝露

海灣GST-LD-KZ08H直接控制盤

控制盤容量：每塊控制盤8路輸出

● 線制：本控制盤每路與被控設備之間采用2線連接

● 輸出：單路最大輸出DC24V，1A

● 工作電壓：DC24V

● 使用環境溫度：0℃~+40℃

相對濕度≤95%，不凝露

● 必須與ZD-02同時使用，只用2根截面積1.0mm2的線，達到1km的傳輸距離

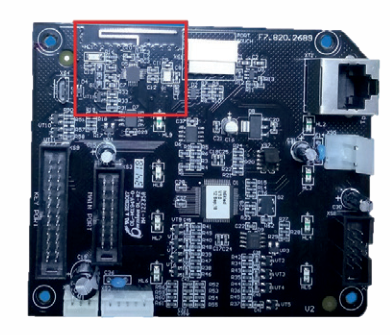

藍牙模塊

內置藍牙模塊

● 遠程調試?？梢酝ㄟ^網絡遠程上傳

/下載工程數據

● 數據加密功能，可設置數據加密

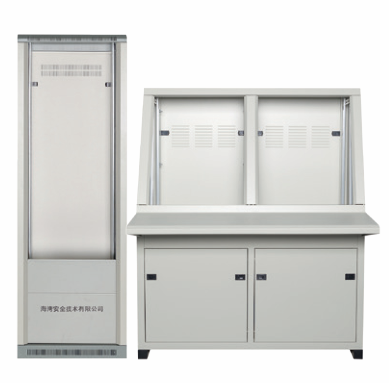

海灣LD-1001A5立柜/LD-FB-1101雙節琴臺柜

標準A5立柜與雙節琴臺柜，優化柜體開孔/母線以及接地位置

● 可根據工程需要靈活配置多種控制盤

● 可用來配裝火災報警控制器、消防手動啟動盤、消防廣播盤、消防電話及電源盤等設備

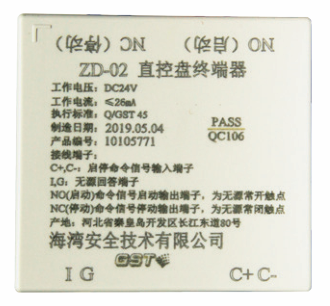

ZD-02直控盤終端器

● 工作電壓：

啟動電壓：DC24V

允許范圍：DC20V～DC28V

● 工作電流：

監視電流≤4.5mA

動作電流≤26mA

● 輸出容量：

5A ，AC220V或5A ，DC24V

H系列高能控制器與核心現場設備

聲光聲音響且耗電少
雙點輸入模塊，與單點輸入模塊相比，減少造價
隔離模塊監測準確，選擇方便

不耗總線電流的輸出模塊，保證系統穩定

GST海灣H系列系統的價值

系統簡潔，設計安裝方便

設計：回路帶載能力高，簡化外部設備用電量的計算

施工：如采用二線方案，對比四線減少施工工作量

多元化的設計方案，一貫專注的設計理念

方案：四線及二線混編

工程造價降低

業主：如采用二線方案，對比四線方案，省人工和電源箱，總體工程造價降低

維修保養：如采用二線方案，對比四線減少用線和接線，降低故障點，方便維保
系統穩定，兼容性強
沿用運行多年的系統，兼容海灣不同系列的外設產品，穩定性強
