海灣防爆JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器接線安裝說明

       海灣JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器（以下簡稱探測器）為編碼型探測器，地址碼可通過BMQ-2編碼器進行設置（編碼設置需要在安全區進行）。適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

       該探測器防爆類型為本質安全型，產品符合 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB 3836.4-2010《爆炸性環境 第 4 部分：由本質安全型“i”保護的設備》的有關規定。

海灣防爆JTW-ZOM-GSTN9812(Ex)點型感溫火災探測器結構特征、安裝與布線

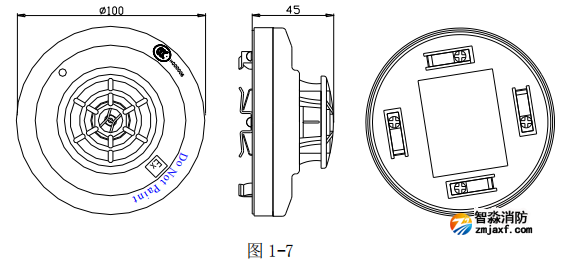

探測器外形示意圖如圖 1-7 所示。

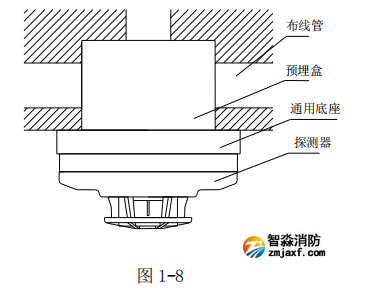

探測器安裝方式如圖 1-8 所示。

      探測器與 DZ-02（Ex）防爆通用底座配套使用，底座示意圖如圖 1-9 所示。底座上有 4 個導體片，1，3 導片上帶接線端子，底座上不設定位卡，便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在 1，3 接線端子上（不分極性），另一對導體片用來輔助固定探測器。

      待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上

布線要求：底座接線電纜均選用截面積不小于 1.0mm 2 的本安電纜，且電纜間分布電容不得大 于 0.083?F，分布電感不得大于 4.0mH。
