海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器接線安裝及調試使用說明

一、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器概述

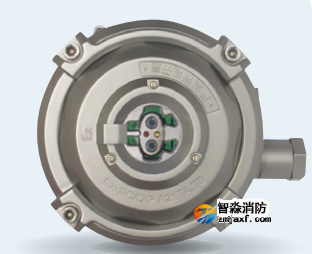

海灣JTG-UM-GST9616 點型紅外火焰探測器（以下簡稱探測器）是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。

本探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用。

本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。

本探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時，探測器可直接與我公司生產的火災報警控制器以總線方式連接，探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時，探測器需要DC24V 電源供電，通過繼電器觸點向外傳遞信息。

本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的 1 區、2 區和可燃性粉塵場所的 21 區、22 區。

二、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器技術特性

1.工作電壓：

編碼模式：總線供電，電壓范圍：DC16V～DC28V

非編碼模式：DC24V 供電，電壓范圍：DC20V～DC28V

2.工作電流：

編碼模式：監視電流≤2mA，報警電流≤4mA； 非編碼模式：監視電流≤19mA，報警電流≤35mA

3.靈敏度等級：

探測器共有三個靈敏度等級，其靈敏度級別滿足 GB 15631-1995 的要求。

探測器出廠設置為 I 級靈敏度，為最高靈敏度。用戶可根據場所的需要降低靈敏度等級。使用我公司生產的電子編碼器可以現場更改探測器的靈敏度等級。

4.探測范圍：

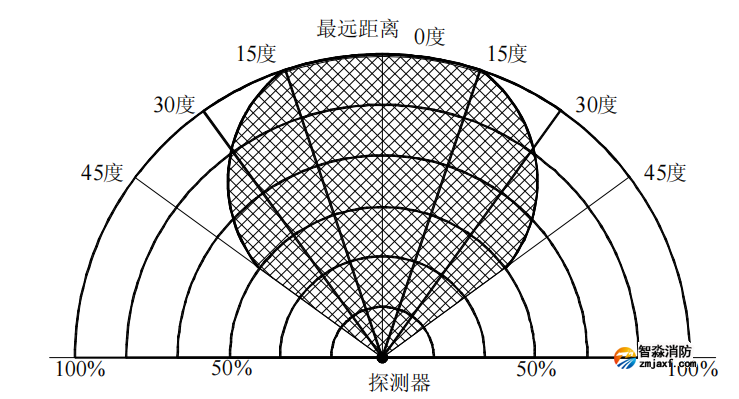

探測器探測的最遠距離對應 I 級靈敏度為 25m，II 級靈敏度為 17m，III 級靈敏度為 12m。探測距離與角度的對應關系如圖 1 所示，陰影部分為可探測范圍。圖中半圓弧代表探測距離，按百分比給出。

圖 1探測角度范圍

說明：探測器向空間各個方向探測的角度范圍相同，圖 1 所示為一個剖面。

5.響應時間≤30s；

6.指示燈：紅色 LED：監視狀態時周期性閃亮，火警時長亮； 黃色 LED：監視狀態時熄滅，故障時長亮；

7.觸點輸出：

1）探測器工作在編碼模式時，不使用觸點輸出，觸點信號無效。

2）探測器工作在非編碼模式時，有火警觸點輸出和故障觸點輸出。火警觸點輸出：無源常開觸點，觸點容量為 1A/30VDC；

故障觸點輸出：無源常開觸點，觸點容量為 1A/30VDC。

8.使用環境：

溫度：-20℃～+55℃

相對濕度≤95%，不凝露

9.防護等級：IP66

10.外形尺寸：

166mm×235mm×199mm(帶調節架)

11. 安裝孔距：125.5mm×80mm

12.殼體材料和顏色：不銹鋼，金屬灰色

13.電纜要求：

1）編碼模式：與控制器總線連接，使用線芯截面≥1.0mm2 的 RVS 雙絞線；

2）非編碼模式：與 DC24V 電源連接，使用線芯截面≥1.0mm2，電纜外徑為φ8mm～φ10mm的電纜，建議使用銅芯多股導線的電纜；

3）應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。

14.重量：

探測器4.8kg

調節架1.3kg

15.防爆標志：Exd II CT6/DIP A21 TA,T6

防爆合格證編號：CNEx06.0429

16. 執行標準：GB 3836.1-2000，GB 3836.2-2000，GB 12476.1-2000，GB 15631-1995

三、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器結構特征與工作原理

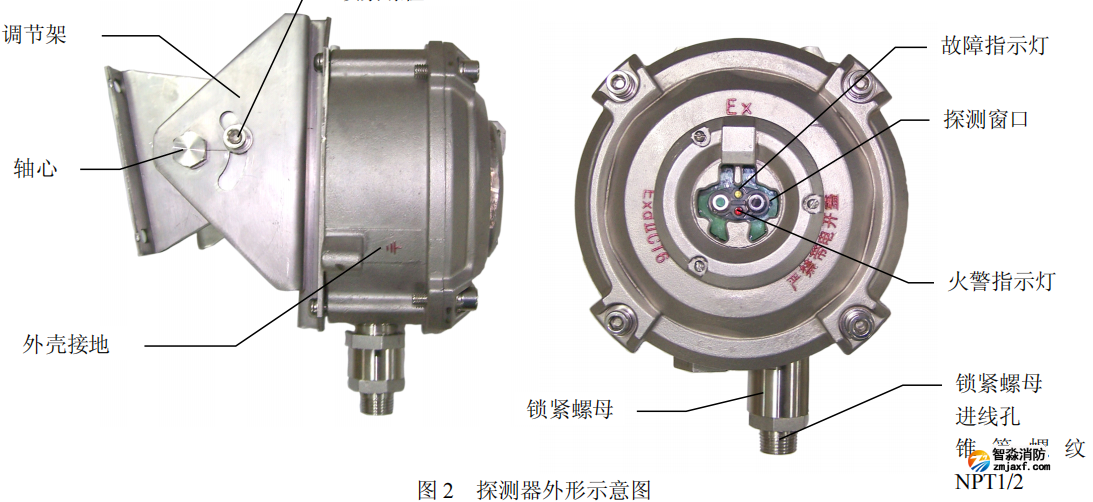

1.探測器結構示意圖如圖 2 所示。

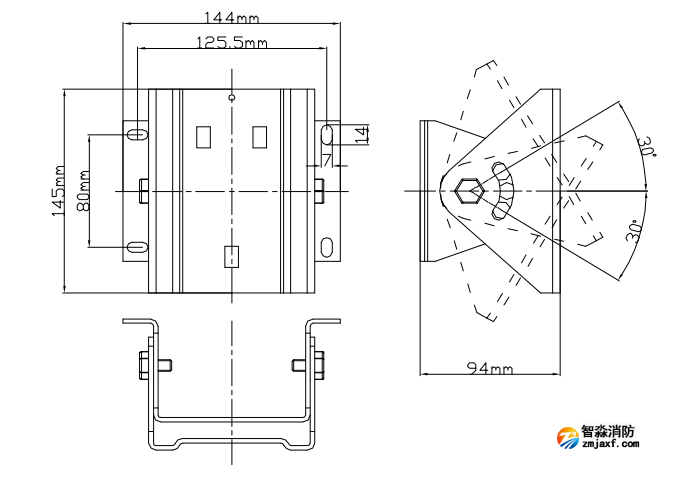

2.調節架可沿軸心轉動 60°，調節架外形示意圖如圖 3 所示。

圖 2 探測器外形示意圖

圖 3 壁掛安裝用調節架的外形示意圖

3.工作原理

探測器采用兩個熱釋電傳感元件作為紅外傳感器，通過兩個信號處理通道，在紅外光譜區的兩個波段上分別對火焰光信號和背景光信號的輻射變化作出響應。探測器利用微處理器對火焰通道的信號和背景通道的信號進行分析，判斷有無火焰存在。

四、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器安裝與布線

1、安裝

安裝前應首先檢查外殼是否完好無損，標識是否齊全，確認無誤后，對探測器進行編碼（適用于編碼模式）和設置靈敏度級別。對于非編碼模式時，探測器應再增加一個進線孔。然后按照圖 4 所示步驟進行安裝。

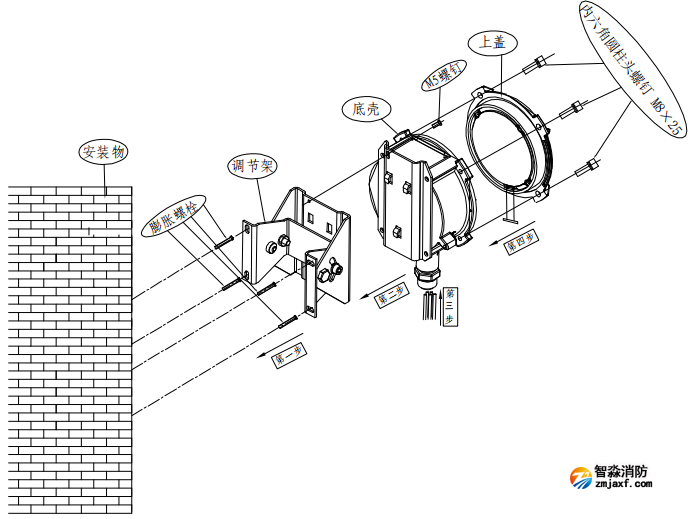

圖 4 探測器安裝示意圖

第一步：安裝調節架

先將調節架用四只 M6 膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。第二步：安裝底殼

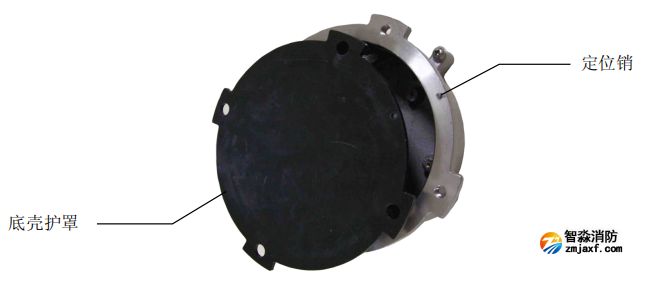

將探測器底殼部件上的護罩取下（護罩如圖 5 所示），保留連接螺釘、墊圈，然后將底殼的底板掛在調節架上，并用一個 M5 的螺釘固定。

圖 5 底殼護罩示意圖

請參照“布線”部分。第四步：安裝上蓋

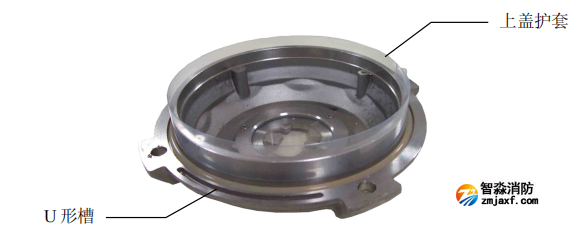

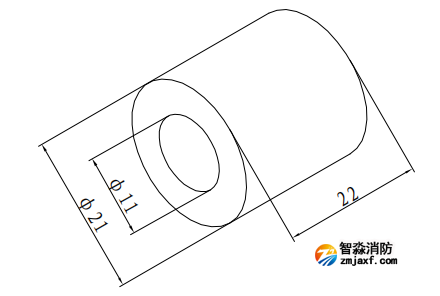

取下上蓋的護套（如圖 6 所示），將上蓋排線插到底殼接口板的 XT4 上。接著將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼的定位銷要與上蓋的 U 形槽對應。使用內六角扳手擰緊上蓋上四根內六角螺釘。其中，底殼、上蓋連接應牢固，透明窗無劃傷、裂紋，進線孔處應有密封圈（密封圈外形示意圖如圖 7 所示），外殼應可靠接地，接地標識處有接地線。

圖 6 上蓋護套外形示意圖

圖 7 密封圈示意圖

最后，調節調節架，使探測器正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。

注意：探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

2、布線

1）在爆炸危險場所，布線必須符合爆炸危險場所規定相應的要求。探測器連接電纜可選用銅芯屏蔽電纜或防爆軟管，如選用防爆軟管，防爆軟管與探測器接頭處螺紋應參考探測器鎖緊螺母外螺紋尺寸(如圖 2 所示)。

2）將電纜芯剝去外皮留出金屬導線 5mm，依次將電纜穿過鎖緊螺母、金屬墊圈、密封橡膠套，進入探測器內部。

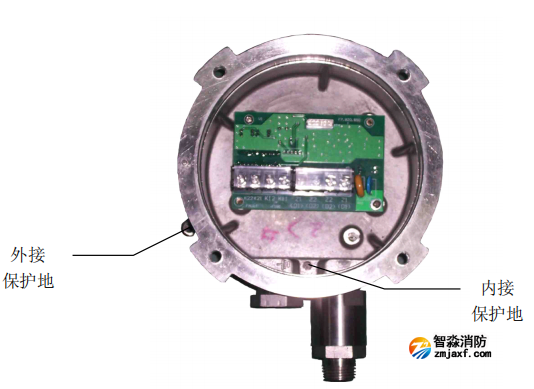

3）將電纜屏蔽層與探測器的保護地相連接，如圖 8 所示。

圖 8 探測器保護地示意圖

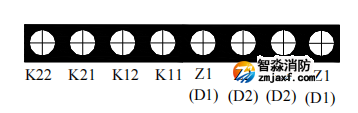

4）現場安裝時，如果探測器采用編碼模式工作，總線無極性連接探測器的接線端子 Z1（D1）、 Z2（D2）即可。接線端子示意圖如圖 9 所示。

圖 9 接線端子示意圖

如果探測器采用非編碼模式工作，DC24V 電源線無極性連接探測器的接線端子 Z1（D1）、 Z2（D2），接線端子 K11、K12 為火警無源輸出觸點，接線端子 K21、K22 為故障無源輸出觸點。如圖 10 所示。

圖 10 非編碼模式的電纜連接示意圖

5）接線完成后，用工具將鎖緊螺母擰緊。說明：

1.探測器工作在編碼模式時，探測器只有一個進線孔，另一個進線孔用堵頭堵死，如圖 8

所示。

2.探測器工作在非編碼模式時，探測器有兩進線孔，如圖 10 所示。

五、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器測試

警告：請待全部探測器都安裝完畢后再接通電源，工作 60s 以后進行測試。

1.探測器安裝結束后或每次定期維護保養后必須進行測試。

2.測試內容：

1）編碼模式的探測器，上電工作后應能被控制器注冊；處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作 20 分鐘后，在其正前方距離 1.5m 左右點燃紅外光源，探測器 30s 內應報警并點亮火警指示燈；控制器可以復位探測器使其恢復到正常監視狀態。

2）非編碼模式的探測器，上電工作處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作 20 分鐘后，在其正前方距離 1.5m 左右點燃紅外光源，探測器 30s 內應傳送出火警觸點信號并點亮火警指示燈。

3.編碼模式的探測器，測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。

4.非標模式的探測器，測試結束后，直接斷電，并通知有關管理部門系統恢復正常。

5.在測試過程中不合格的探測器按“維護保養”進行清潔處理，然后再進行測試，如仍不能通過測試，則應返回維修。

六、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器使用及操作

1.探測器在上電后約 5s 自檢，兩個指示燈同時閃亮；

2.探測器可自動識別工作模式：如果總線供電，探測器自動工作在編碼模式；如果 DC24V 電源供電，探測器自動工作在非編碼模式。探測器上電，經過 10s 后自動完成工作模式識別，進入相應工作模式；

3.電子編碼器可對探測器進行靈敏度級別設定。設定 1 時為 I 級靈敏度；設定 2 時為 II 級靈敏度；設定 3 時為 III 級靈敏度。靈敏度級別設定和編碼方法可參照我公司生產的《GST-BMQ-1B 型電子編碼器安裝使用說明書》進行。

4.探測器采用編碼模式工作時，可通過電子編碼器進行現場編碼，編碼范圍在 1~242 之間；探測器與總線連接后上電即可工作。

5.探測器采用非編碼模式工作時，一個進線接頭連接 DC24V 電源線，火警觸點和故障觸點信號線通過另一個進線接頭接到外部輸入設備中。上電后探測器即可正常工作。

七、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器常見故障及維修

常見故障及維修方法見表 1。

表 1 常見故障及維修方法

八、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器維護保養

1.探測器的探測窗口至少每季度清潔一次。

2.探測器在清潔前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

3.探測器清潔后應進行測試，測試正常才能使用。

九、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器注意事項

1.在進行維護保養時，應小心以避免損壞探測器。

2.應嚴格按有關爆炸危險場所安全規定進行安裝與維修。

3.嚴禁在現場帶電開蓋。

4.外殼應接地良好。

5.電弧焊在距離探測器 5m 內工作時，可能引起探測器誤報。

6.探測器不宜安裝在以下場所環境中：

1）可能發生無焰火災的場所；

2）火焰出現前有濃煙擴散的場；

3）探測器的“視線”易被遮擋的場所；

4）探測器窗口易被陽光直射的場所；

5）經常會使探測器振動的場所。

十、 海灣隔爆JTG-UM-GST9616 點型紅外火焰探測器備附件

1.安裝使用說明書 1 本

2.M6×60 的膨脹螺栓 4 個

3.M5×10 的螺釘 1 個

4.調節架 1 個

5.內六角扳手 1 個
