海灣GST-ZF-120Z 型火災顯示盤接線安裝技術

特點

GST-ZF-120Z 火災顯示盤（以下簡稱火災顯示盤）是一種可用于樓層或獨立防火區內的火災報

警顯示裝置。當建筑物內發生火災后，消防控制中心的火災報警控制器產生報警，同時把火警信息

傳送到火災顯示盤上，火災顯示盤會將報火警的探測器編號及相關信息顯示出來并發出聲光報警。

火災顯示盤通過消防總線與火災報警控制器相連，火災報警控制器每個回路可配接 1～242 任意地址

點的火災顯示盤。

主要技術指標

（1） 工作電壓：總線 24V

（2） 顯示容量：120 條火警信息

（3） 顯示范圍：000000 000～999999 999 中任意報警編碼點。

（4） 線制：兩線制，不分極性。

（5） 功耗

靜態功耗≤0.05W（2mA@24V）

最大功耗≤0.15W（6mA@24V）

（6） 回路帶載數量：不超過 32 個

（7） 使用環境：

溫 度：0℃～＋40℃

相對濕度≤95%，不凝露

（8） 外形尺寸：180mm×100mm×32mm（不帶底座）

180mm×100mm×33mm（帶底座）

（9） 外殼防護等級：IP40

（10） 執行標準：GB 17429-2011

結構特征、安裝與布線

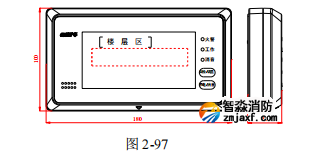

GST-ZF-120Z 火災顯示盤外觀示意圖如圖 2-97 所示。

海灣GST-ZF-120Z 火災顯示盤分底座及顯示盤兩部分，采用壁掛式安裝，外接線路可直接與火災顯

示盤的底座連接，火災顯示盤安裝底座示意圖如圖 2-98 所示。

GST-ZF-120Z 火災顯示盤將底座用兩個螺釘固定在墻內接線盒（86 盒）上，將墻內接線盒里引

出的導線連接到底座接線端子上，用壓線螺釘壓緊，其中，Z1、Z2 不分極性。將火災顯示盤背部方

形凹槽區域?qū)φ鬃庑危ù藭r(shí)顯示盤背部?jī)刹遽槍?duì)正底座黑色端子兩孔），以垂直底座方向用力將

顯示盤推向墻壁（推不動為止），底座卡勾卡住顯示盤即可完成安裝。

GST-ZF-120Z 火災顯示盤對外接線示意圖如圖 2-99 所示。
