海灣GST-LD-8304 型消防電話接口接線安裝技術

5.1 海灣GST-LD-8304 型消防電話接口特點

海灣GST-LD-8304 型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。

海灣GST-LD-8304 型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊

實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話

分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，

由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼

叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。

GST-LD-8304 型消防電話接口可連接一臺固定消防電話分機或最多連接 100 只消防電話插孔。

可通過四線水晶頭插座直接連接 GST-TS-100A 固定電話分機，通過連接 TL1、TL2 端子的電話線連

接 GST-LD-8312 消防電話插孔。多個電話插孔可并接在此電話線上。

5.2 海灣GST-LD-8304 型消防電話接口主要技術指標

 （1）工作電壓：

總線電壓：總線24V

電源電壓：DC24V

 （2）監視電流：

總線電流≤1mA

電源電流≤5mA

 （3）動作電流：

總線電流≤3mA

電源電流≤90mA

 （4）編碼方式：電子編碼，占一個編碼點，編碼范圍：1～242

 （5）容量：最多連接100只電話插孔

 （6）線制：

a. 與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接

b. 與消防電話二總線采用兩線連接，無極性

c. 與消防電話分機采用四線連接，采用水晶頭連接

d. 與消防電話插孔采用兩線連接，無極性

 （7）輸入?yún)?shù)設備：常開方式

 （8）使用環境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

 （9）外殼防護等級：IP30

 （10）外形尺寸：

 86mm×86mm×43mm（帶底殼）

5.3 海灣GST-LD-8304 型消防電話接口結構特征、安裝與布線

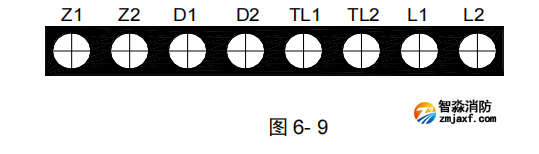

GST-LD-8304 型消防電話接口的外形尺寸及結構與 GST-LD-8319 型輸入模塊相同，安裝方法也

相同，其對外端子示意圖如圖 6- 所示：

其中：

Z1、Z2：接火災報警控制器兩總線，無極性

D1、D2：DC24V 電源，無極性

TL1、TL2：與 GST-LD-8312 連接的端子

L1、L2：消防電話總線，無極性

布線要求：Z1、Z2 采用截面積≥1.0mm2的耐火 RVS 雙絞線，DC24V 電源線采用截面積≥1.5mm2的

耐火 BV 線，TL1、TL2、L1、L2 采用截面積≥1.0mm2的耐火 RVVP 屏蔽線。

5.4 海灣GST-LD-8304 型消防電話接口應用方法

系統接線圖如圖 6- 10 所示。
