05室內消火栓給水系統


室內消火栓系統是建筑物內主要的消防設施之一，室內消火栓是供單位員工或消防隊員滅火的主要工具。

（一）系統組成

室內消火栓系統主要有消火栓箱、室內管網、消防水箱、市政入戶管、消防水池、消防泵組、水泵接合器、消防泵控制柜、試驗消火栓等組成。

（二）間距要求

消火栓按2支消防水槍的2股充實水柱布置的建筑物，消火栓的布置間距不應大于30.0m；消火栓按1支消防水槍的1股充實水柱布置的建筑物，消火栓的布置間距不應大于50.0m。

（三）使用方法

室內消火栓一般都設置在建筑物公共部位的墻壁上，有明顯的標志，內有水帶和水槍，有的還有消防卷盤。使用消防卷盤時，打開消火栓箱門，將膠管拉出，開啟小口徑水槍開關，即可噴火滅火。當消火栓泵控制柜處于手動狀態時應及時派人到消防泵房手動啟動消火栓泵。

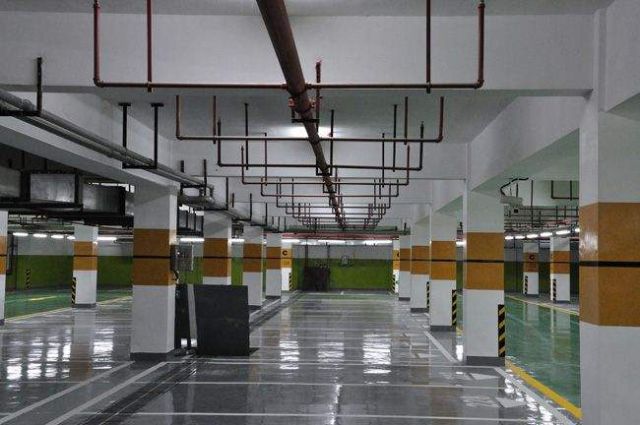

自動噴水滅火系統是一種固定式自動滅火的設施，它自動探測火災，自動控制滅火劑的施放，按照管網上噴頭的開閉形式分為閉式系統和開式系統，閉式自動噴水系統又包括：濕式系統、干式系統、預作用系統、循環系統；開式自動噴水系統也包括：雨淋滅火系統、水幕系統、水噴霧系統。

（一）濕式自動噴水滅火系統

濕式自動噴水滅火系統，由于在報警閥的前后管網內始終充滿壓力水，故稱濕式噴水滅火系統。

1、系統組成：是由閉式噴頭、管道系統、濕式報警閥組、水流指示器、消防水源和供水設施等組成。

2、工作原理：在火場溫度作用下，閉式噴頭的感溫元件溫升達到預定的動作溫度時，噴頭開啟，噴水滅火，水在管網內流動時，使濕式報警閥的上部水壓下降，原來處于關閉狀態的閥瓣受到壓差影響而自行開啟，水通過濕式報警閥流向干管和支管，干管上的水流指示器由水的流動信號變為電信號傳輸給控制器，支管內的水經過延時器后通向水力警鈴和壓力開關，水流沖擊水力警鈴發出聲響報警信號，同時使壓力開關觸點接觸，一是將接觸信號反饋控制器，二是接觸信號會直接啟動噴淋泵，使管網能持續加壓供水，達到自動噴水滅火目的。

噴水后，水流指示器、壓力開關會向報警控制器報警、噴淋泵啟動后信息也會反饋報警控制器。

（二）干式噴水滅火系統

干式噴水滅火系統是為了滿足寒冷和高溫場所安裝自動噴水滅火系統的需要，在濕式系統的基礎上發展起來的。由于其管路和噴頭內平時沒有水只處于充氣狀態，故稱之為干式系統或干管系統。
1、系統組成：是由閉式噴頭、管道系統、干式報警閥組、水流指示器、充氣設備、排氣設備、消防水源和供水設備等組成。
2、工作原理：發生火災時，在火場溫度的作用下，閉式噴頭的感溫元件溫度上升，達到預定的動作溫度范圍時，噴頭開啟，管路中的壓縮空氣從噴頭噴出，使干式報警閥出口側壓力下降，干式報警閥被自動打開，水進入管路并由噴頭噴出。在干式報警閥被打開的同時，通向水力警鈴的通道也被打開，水流沖擊水力警鈴發出聲響報警信號，壓力開關報警信號送至報警控制器，并直接啟動消防泵加壓供水。

（三）預作用噴水滅火系統

預作用噴水滅火系統是在濕式系統、干式系統、火災報警系統有機結合起來的滅火系統，該系統閥后管網呈干式，閥前管網呈濕式，火災時，通過火災自動報警系統實現對預作用閥的控制，并立刻使閥后管網充水，將系統轉變為濕式，故稱為預作用噴水滅火系統。

1、系統組成：是由火災探測器、報警控制裝置、閉式噴頭、管道系統、預作用閥組（或雨淋閥組）、手動開啟閥門、充氣設備、排氣裝置、消防水源和供水設施等組成。

2、工作原理：該系統閥后管網一般充有低壓壓縮空氣，在火災發生時，安裝在保護區內的火災探測器，首先發出火警報警信號，消防控制器在接到報警信號的同時，一方面自動打開排氣閥排氣，另一方面自動打開電磁閥排水，原來處于關閉狀態的閥瓣受到壓差影響而自行開啟，使壓力水迅速充滿管網，這樣原來呈干式的系統迅速轉變成濕式系統，以后的動作與濕式系統相同。

（四）雨淋噴水滅火系統

雨淋噴水滅火系統工作時，所有噴頭同時噴水，好似傾盆大雨，故稱為雨淋系統或洪水系統。

1、系統組成：是由火災探測及報警控制裝置、開式噴頭、管道系統、雨淋閥組、手動開啟閥門、消防水源和供水設施等組成。

2、工作原理：發生火災時，火災探測器將信號送至火災報警控制器，控制器輸出信號打開雨淋閥，使整個保護區內的開式噴頭噴水滅火。同時啟動水泵保證供水，壓力開關、水力警鈴一起報警。

（五）水噴霧滅火系統

水噴霧滅火系統常用來保護可燃液體、氣體儲罐及油浸電力變壓器等。水噴霧滅火系統的組成和工作原理與雨淋系統基本一致。其區別主要在于噴頭的結構和性能不同，雨淋系統采用標準開式噴頭，而水噴霧系統則采用中速或高速噴霧噴頭。

預作用系統、雨淋滅火系統、水噴霧滅火系統和自動控制的水幕系統應在火災報警系統報警后，立即打開電磁閥，自動向配水管道供水，并同時具備自動控制、消防控制室手動遠程控制和現場應急操作三種啟動供水泵的方式。

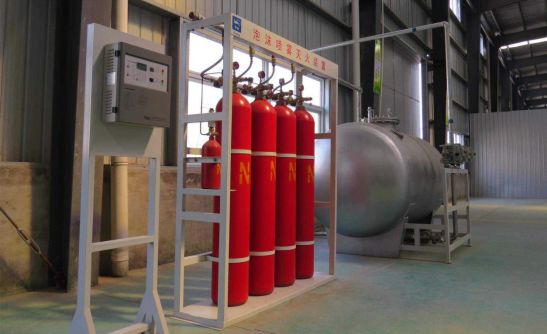

泡沫滅火具有安全可靠、經濟實用、滅火效率高等特點。

（一）系統組成

泡沫滅火系統由消防水源、消防泵組、泡沫液供應源、泡沫比例混合器、管路和泡沫產生裝置等組成。

（二）系統分類

泡沫滅火系統按照安裝使用方式分為固定式、半固定式和移動式三種；按泡沫噴射位置分為液上噴射和液下噴射兩種；按泡沫發泡倍數又可分為低倍、中倍、高倍三種。

（三）工作原理

消防管網出水過程中，通過比例混合器將泡沫液與水按比例混合，形成泡沫混合液，泡沫混合液經過泡沫產生器，與吸入的空氣混合，發泡產生泡沫，并將泡沫噴灑到燃燒液體表面，形成泡沫層、隔絕空氣、吸收熱量，從而把火撲滅。泡沫滅火主要用于撲救B類火災，也能撲救A類火災。

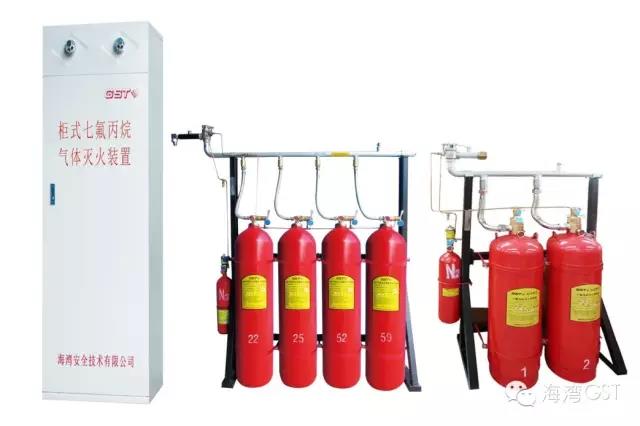

氣體滅火系統應用于特定的場所，由于氣體滅火系統滅火后不留痕跡、不影響設備的正常運行，是一種較為理想的自動滅火系統。

（一）系統組成

氣體滅火系統由儲存裝置（啟動氣瓶、滅火氣瓶）、啟動分配裝置、管道、輸送釋放裝置、火災探測器、消防控制器、監控裝置等設施組成。

（二）系統分類

氣體滅火系統按使用的滅火劑分為：二氧化碳滅火系統、七氟丙烷滅火系統和惰性氣體滅火系統；按滅火方式分為：全淹沒氣體滅火系統、局部應用氣體滅火系統；按管網的布置分為：有管網滅火系統和無管網滅火系統。

（三）工作原理

氣體滅火系統的工作原理：消防控制中心接到火災信號后，啟動聯動裝置（關閉開口、停止空調、接通警報等），延時約30s后，打開啟動氣瓶的電磁閥，利用啟動氣瓶中的高壓氮氣將滅火氣瓶的容器閥打開，滅火劑經管道輸送到噴頭噴出氣體滅火。中間的延時是考慮防護區內人員的疏散。

（四）系統控制

為確保系統在發生火災時及時可靠地啟動，系統的控制與操作應滿足一定的要求。管網氣體滅火系統一般應具有自動控制、手動控制和機械應急操作三種啟動方式；無管網滅火系統應具有自動控制、手動控制兩種啟動方式；局部應用氣體滅火系統用于經常有人的保護場所時，可不設自動控制。

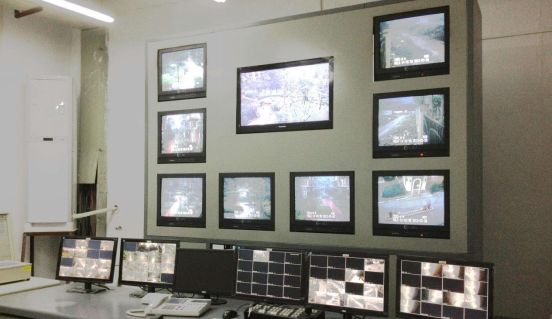

消防控制室是建筑消防設施的信息控制中心，也是火災時滅火指揮中心，具有十分重要的地位和作用。

（一）控制室位置

消防控制室應設在建筑物的首層，消防控制室門的上方應設標志牌或標志燈，設在地下一層的消防控制室門上的標志必須是帶燈罩的裝置。標志燈的電源應從消防電源上接入以保證標志燈電源可靠。為防止火災危及消防控制室工作人員的安全，消防控制室的門應有一定的耐火能力（即為A類隔熱防火門），并應向疏散方向開啟，應有安全出口。

（二）控制設備功能

消防控制設備具備對消防水泵、防煙和排煙風機的啟、停，除自動控制外，還能手動直接控制，火災發生時，在自動情況下，會自動關閉對常開防火門、防火卷簾門、電動防火閥，停止有關部位的空調送風，逼降電梯，切斷有關部位的非消防電源，并接通警報裝置及火災應急燈和疏散標志燈，啟動應急廣播，并接收其反饋信號，還能對氣體滅火系統、泡沫滅火系統有控制顯示功能。

（三）通信設備要求

消防控制室與值班室、消防水泵房、發電機房、配電室、通風和空調空調機房、排煙機房、電梯機房及其他與消防聯動控制有關的且經常有人值班的機房，滅火控制系統操作裝置處或控制室，企業消防站、消防值班室、總調度室等處設置消防專用電話；手動報警按鈕處設置對講電話插孔；消防控制室消防值班室或企業消防站等處，設有直接報警的外線電話。

通過這兩期的介紹，大家是否初步了解了這些常見的消防設施呢？
