當噴淋遇上風管

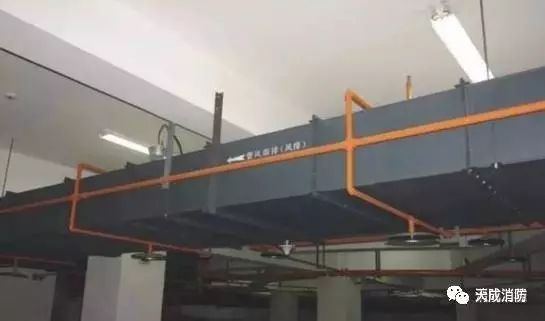

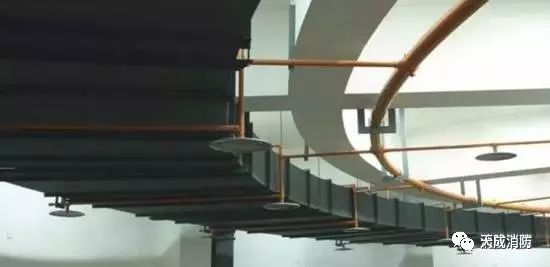

先看一個風管處噴淋安裝的工程實例:

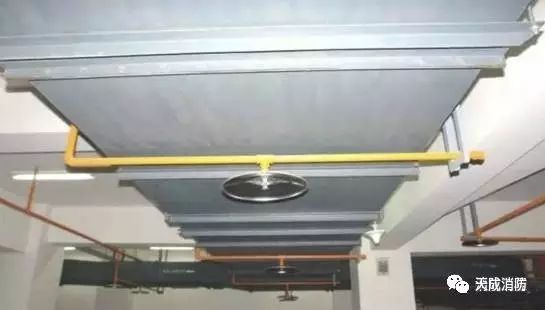

風管下噴淋管安裝的細部欣賞:

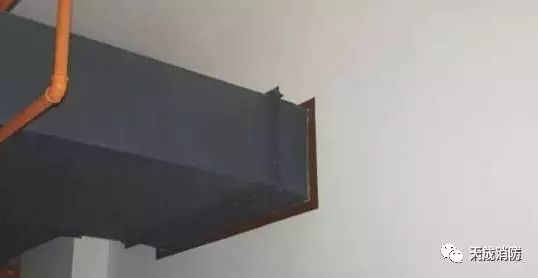

風管穿墻根部收口也值得一看哦:

【安裝要點】
一、在風管底部自動噴淋頭采取:自動噴淋系統未端支管與風管垂直交錯,將噴淋頭支管加長未端安裝堵頭安裝;自動噴淋系統未端支管與風管平行安裝時,將支管安裝在風管側面再增加分支管,分支管安裝同自動噴淋系統未端支管與風管垂直交錯安裝方法一 致。
二、所有未端噴淋頭支架安裝防晃固定支架。
三、采用統一支架制作形式,增加支架觀感。
圖例解釋,這樣才明了:

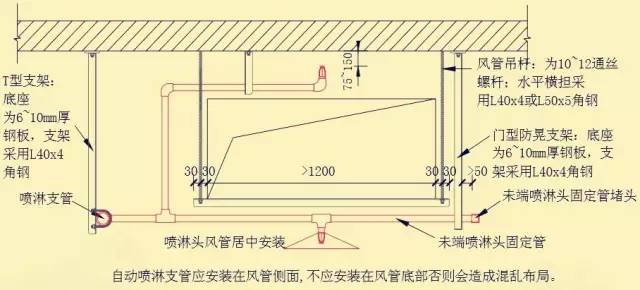

1、自動噴淋系統未端支管與風管垂直交錯,噴淋頭安裝方法:

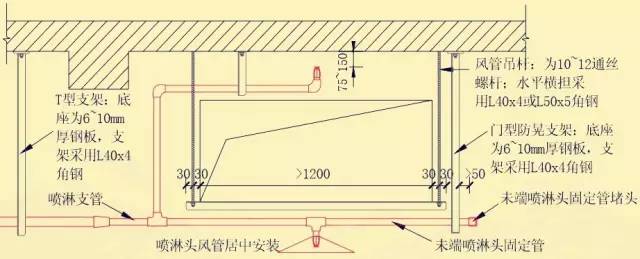

2、自動噴淋系統未端支管與風管平行安裝,噴淋頭安裝方法:

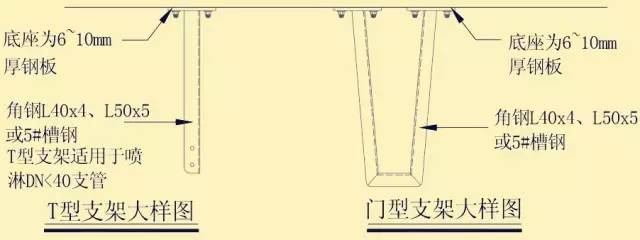

支架的制作與安裝:
