一、結構特征、安裝與布線
按鈕的外形示意圖如圖5-17 所示。

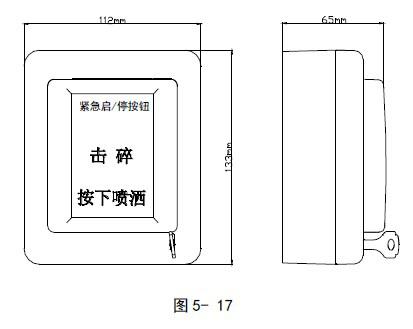

GST-LD-8318緊急啟/停按鈕外形尺寸
按鈕底殼與上蓋之間采用插接方式,通過兩個螺釘鎖緊(如圖5- 18 所示),底殼底部有安裝孔,安裝時將底殼安裝在86H50 型預埋盒上,安裝方式見圖5-19,安裝孔距如圖5-20所示。

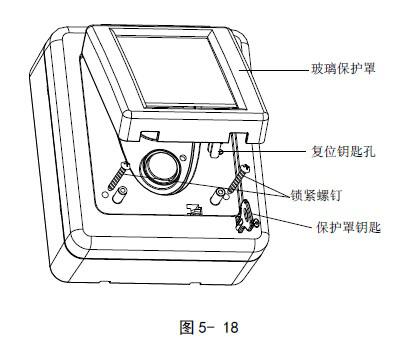

GST-LD-8318緊急啟/停按鈕安裝方式圖

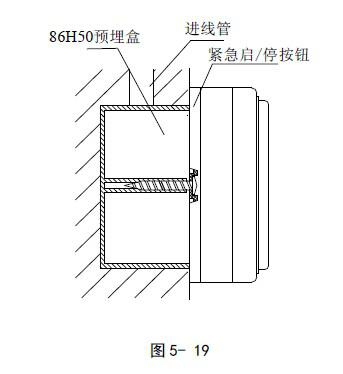

GST-LD-8318緊急啟/停按鈕壁掛安裝圖
端子示意圖如圖5-20所示。
Z1、Z2:無極性信號總線輸入。
K1、K2:啟動無源常開輸出。

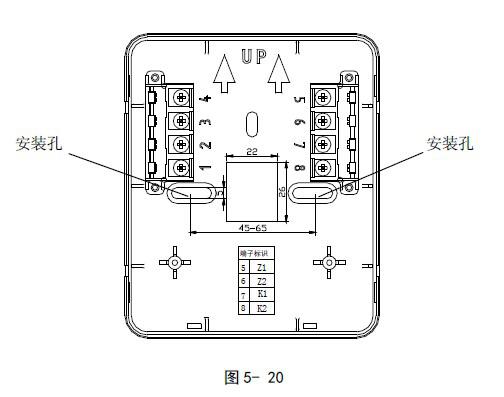

GST-LD-8318緊急啟/停按鈕端子示意圖
布線要求:信號總線采用截面積不小于1.0mm2 的雙絞線。
二、應用方法
按鈕采用兩線制與氣體滅火控制器連接,允許最多10 只按鈕(如果該回路中還配接有
GST-LD-8316 手自動轉換開關,則轉換開關和按鈕一共最多可以接10 只)同時控制同一氣體滅火鋼瓶,當多只按鈕連接時需采用并聯連接,如圖5-21 所示(圖中的N≤10)。

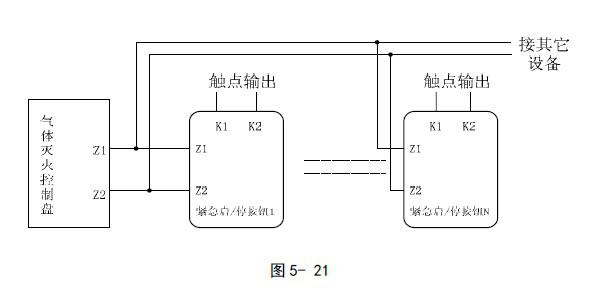

GST-LD-8318緊急啟/停按鈕應用圖
